FPGA 纯硬件俄罗斯方块：Verilog 模块化设计与综合验证

用 Verilog 在 FPGA 上从零实现一个完整的俄罗斯方块游戏——包括七种标准方块（I/O/T/S/Z/J/L）的旋转、左右移动、加速下落、行消除计分和数码管实时显示，全部硬件逻辑无需 CPU 参与。

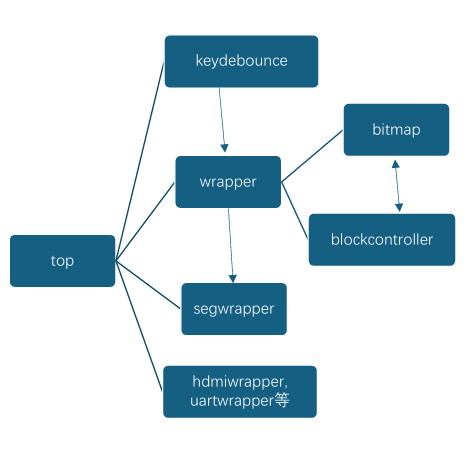

一、模块化硬件架构

游戏逻辑被拆分为五个独立模块，各司其职、通过 Wrapper 统一协调：

• Keydebounce（按键消抖）：用计数器过滤机械按键抖动，输出稳定按键状态
• Bitmap（网格管理）：维护 32×16 位网格，处理方块下落、触底固定、行消除检测和满行计分
• BlockController（方块控制）：生成随机方块、响应上下左右操作、执行旋转（4×4 位矩阵重排）
• Segwrapper（数码管驱动）：状态机轮询 4 位数码管，动态刷新分数显示
• Wrapper（顶层调度）：管理游戏状态（暂停/速度）、分发按键事件、生成下落节拍信号

二、关键设计细节

方块旋转：纯位操作

俄罗斯方块的旋转本质是 4×4 矩阵的顺时针转置。没有用查找表，直接用位重排实现：

// 4×4 方块顺时针旋转 90°
cur_blk_data <= {cur_blk_data[12], cur_blk_data[8],  cur_blk_data[4],  cur_blk_data[0],
                 cur_blk_data[13], cur_blk_data[9],  cur_blk_data[5],  cur_blk_data[1],
                 cur_blk_data[14], cur_blk_data[10], cur_blk_data[6],  cur_blk_data[2],
                 cur_blk_data[15], cur_blk_data[11], cur_blk_data[7],  cur_blk_data[3]};

双层网格：动态方块 + 静态底图

Bitmap 模块维护两层网格：bitmap_l（当前下落方块的动态层）和 bitmap_h（已固定的静态层）。显示时两层做 OR 合并，触底时 bitmap_l 并入 bitmap_h：

reg [15:0] bitmap_h [31:0];  // 静态层：已固定的方块
reg [15:0] bitmap_l [31:0];  // 动态层：当前正在下落的方块

// 触底检测：bitmap_l 与 bitmap_h 的每一行按位与
assign cur_blk_act = (bitmap_l[31] == 16'b0) &&
    ((bitmap_h[1]&bitmap_l[0])==0) &&
    ((bitmap_h[2]&bitmap_l[1])==0) && ... ;

计分系统：满行检测

用 32 路并行比较器检测满行数，一次性消行计分——消 1 行 1 分，消 4 行（Tetris）8 分：

assign full_row_num = (bitmap_h[0]==16'hffff) + (bitmap_h[1]==16'hffff) + ... (bitmap_h[31]==16'hffff);

case(full_row_num)
    3'd1: game_score_r <= game_score_r + 1;
    3'd2: game_score_r <= game_score_r + 2;
    3'd3: game_score_r <= game_score_r + 4;
    3'd4: game_score_r <= game_score_r + 8;   // Tetris!
endcase

三、从仿真到综合

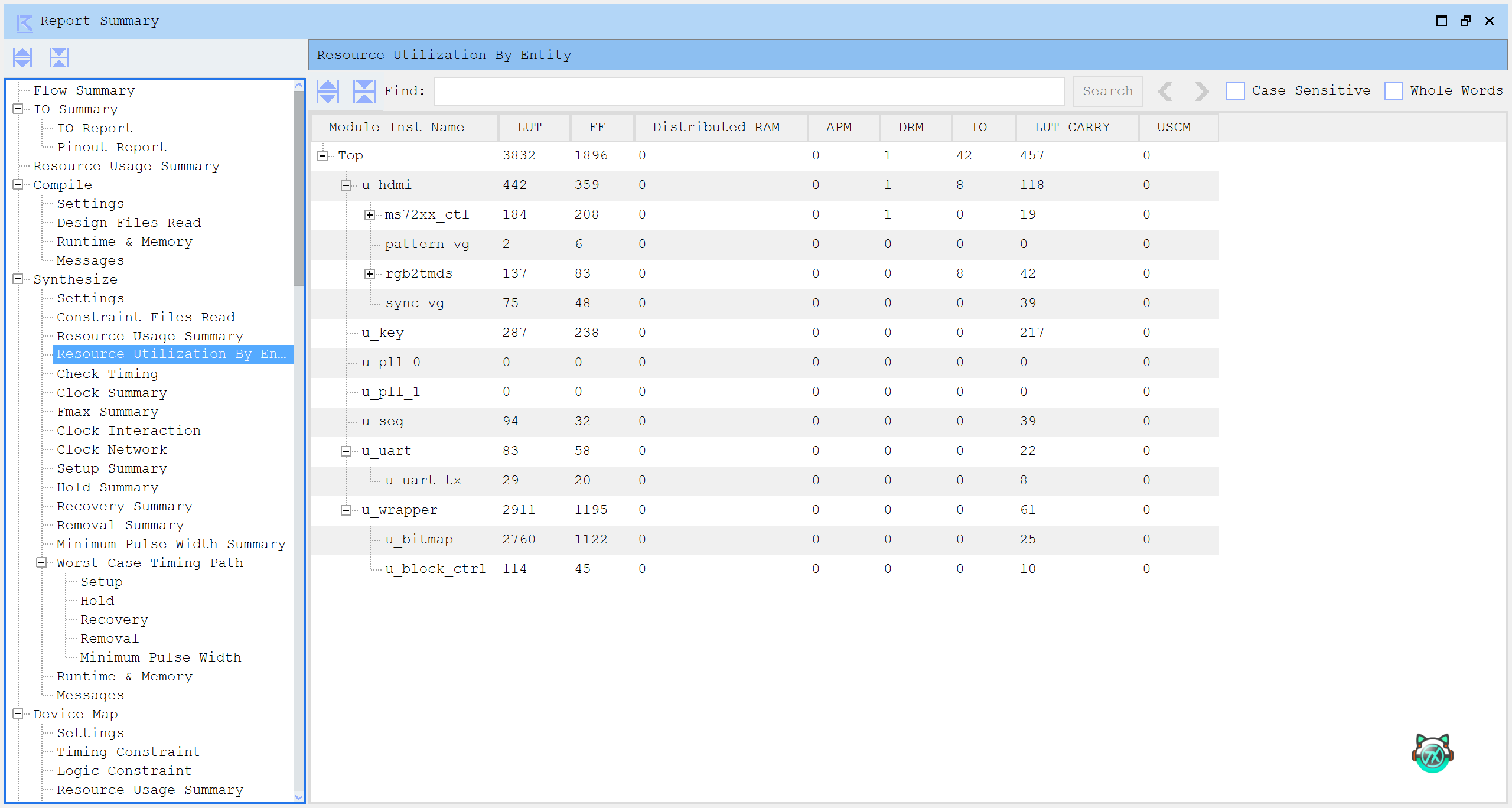

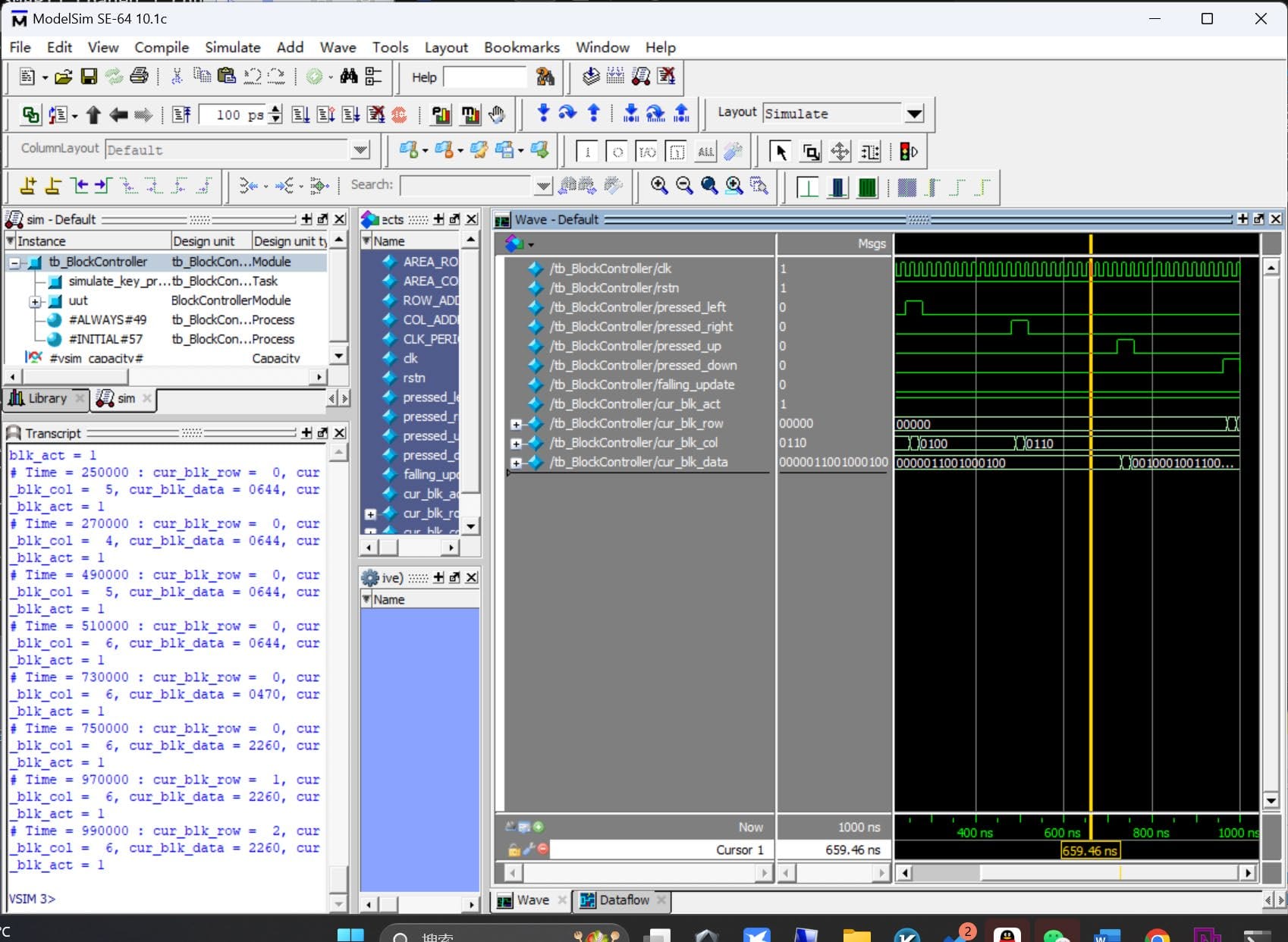

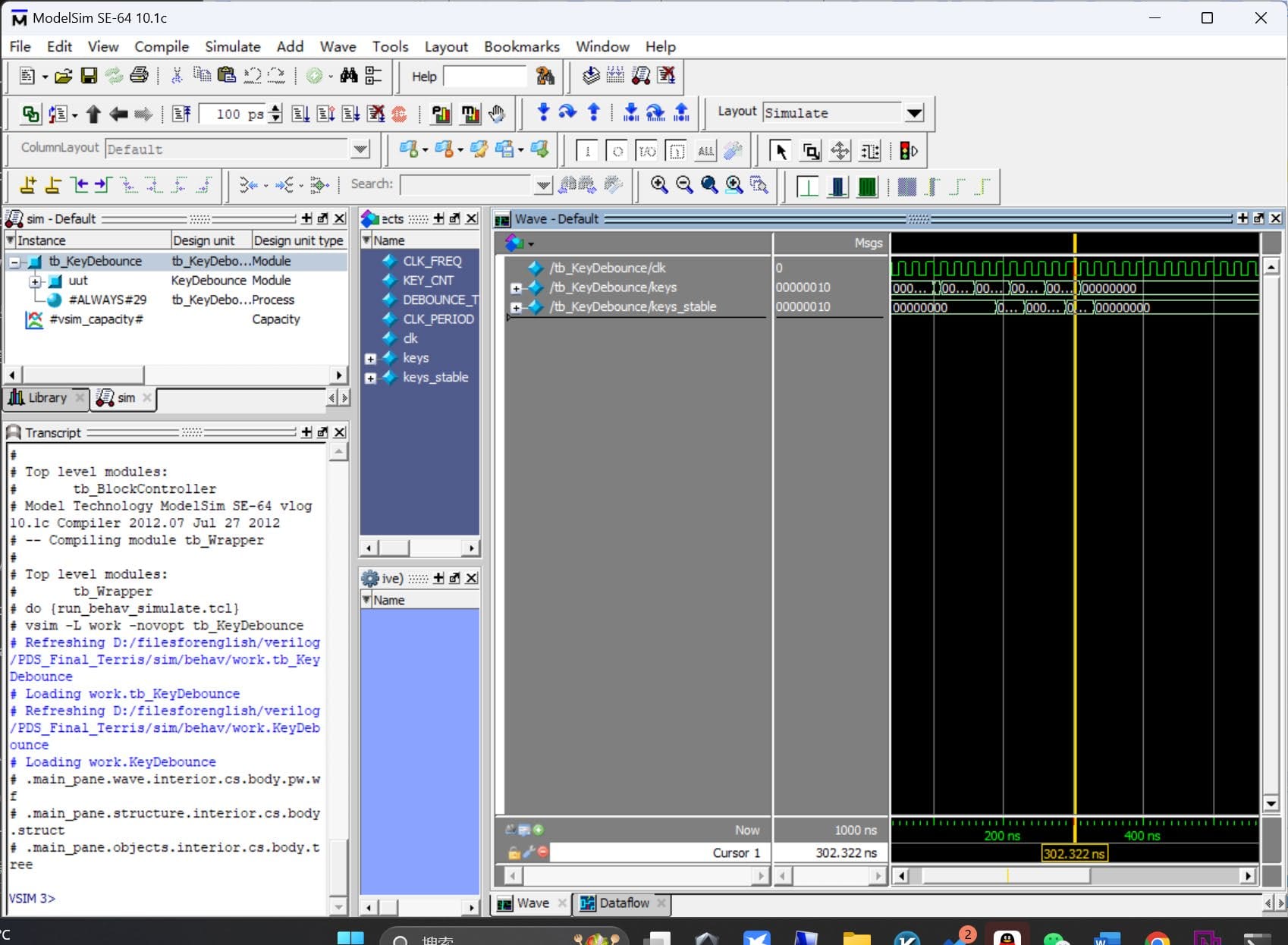

所有五个模块均通过了 ModelSim 功能仿真——按键消抖、方块移动旋转、触底固定、行消除计分、数码管扫描显示，全部验证无误。随后在 Vivado 中完成综合与布局布线，成功生成比特流文件。

这个项目的特别之处在于：没有 CPU、没有操作系统——游戏的所有逻辑（状态机、碰撞检测、计分）都由纯粹的组合逻辑和时序逻辑电路实现。这是从软件思维到硬件思维的一次完整转变。
