基于gm/ID方法的CMOS高性能运算放大器设计

核心成果：基于 0.18μm CMOS 工艺，在 不到 500μW 的功耗下，实现了 63dB 增益、149MHz 带宽、152V/μs 摆率 的高性能运放——所有指标均大幅超越设计规格要求。

为什么是 gm/ID 方法？

模拟 IC 设计中最让人头疼的环节是什么？——调晶体管尺寸。传统方法依赖平方律手算公式，但在深亚微米工艺下，短沟道效应、速度饱和等非理想因素让这些公式越来越不可靠。反复仿真、盲目调参，业界戏称为 「SPICE Monkey」。

gm/ID 方法提供了一套彻底的解决方案。它不靠理想公式，而是基于工艺库真实仿真生成的特征曲线，将器件物理与电路性能直接映射。

设计流程变得清晰：从 GBW 指标出发确定 gm → 查曲线选沟道长度 L → 选 gm/ID 值 → 算 ID → 查 Id/W 曲线得 W。一次迭代就能得到合理尺寸，彻底告别盲调。

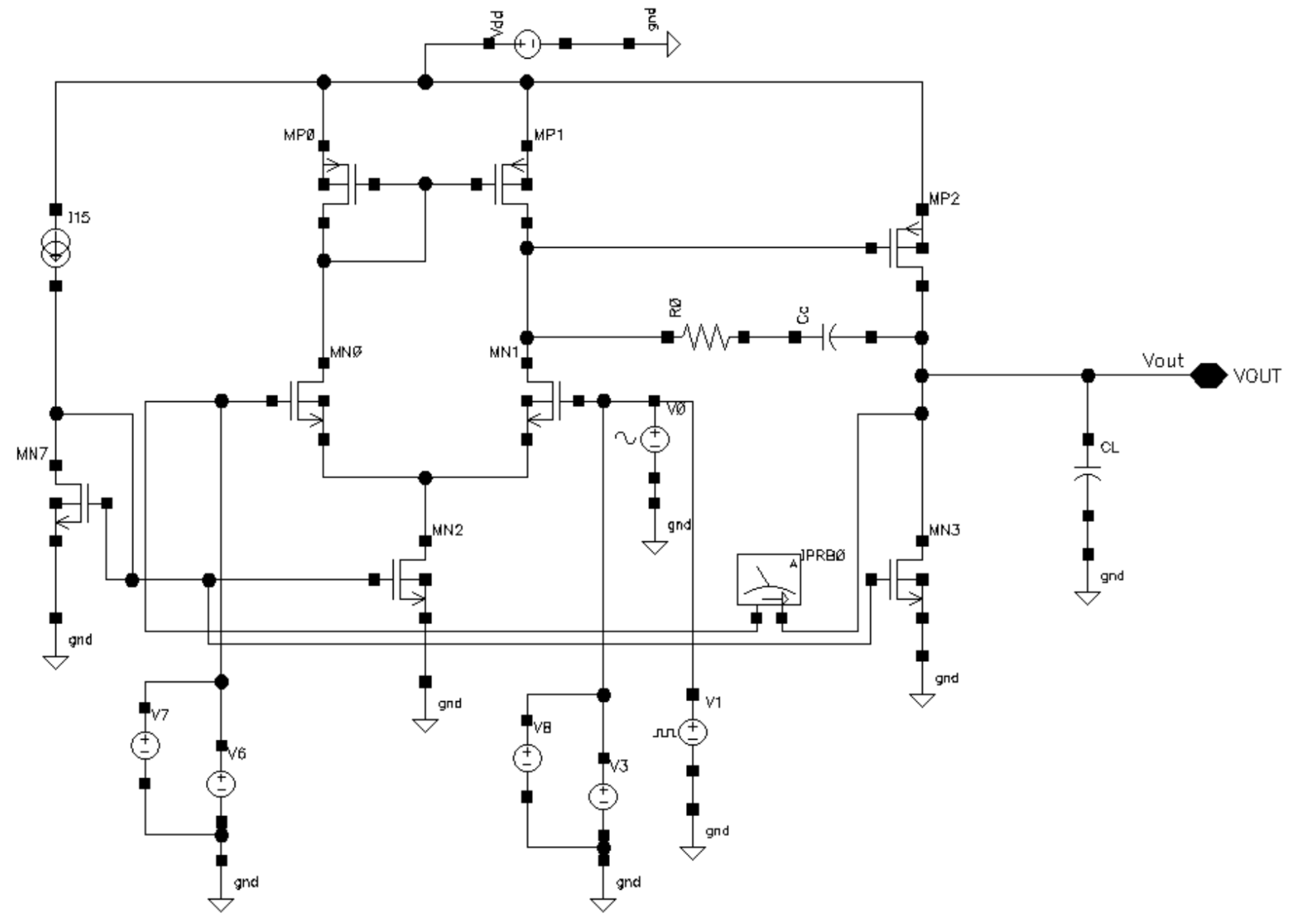

方案一：两级运放 — 5T-OTA + 共源输出

第一级采用经典五管 OTA 提供高增益，第二级用 PMOS 共源放大器 实现大输出摆幅。两级之间存在天然的稳定性挑战——每个极点贡献 90° 相移，设计不当就会振荡。

设计关键决策：

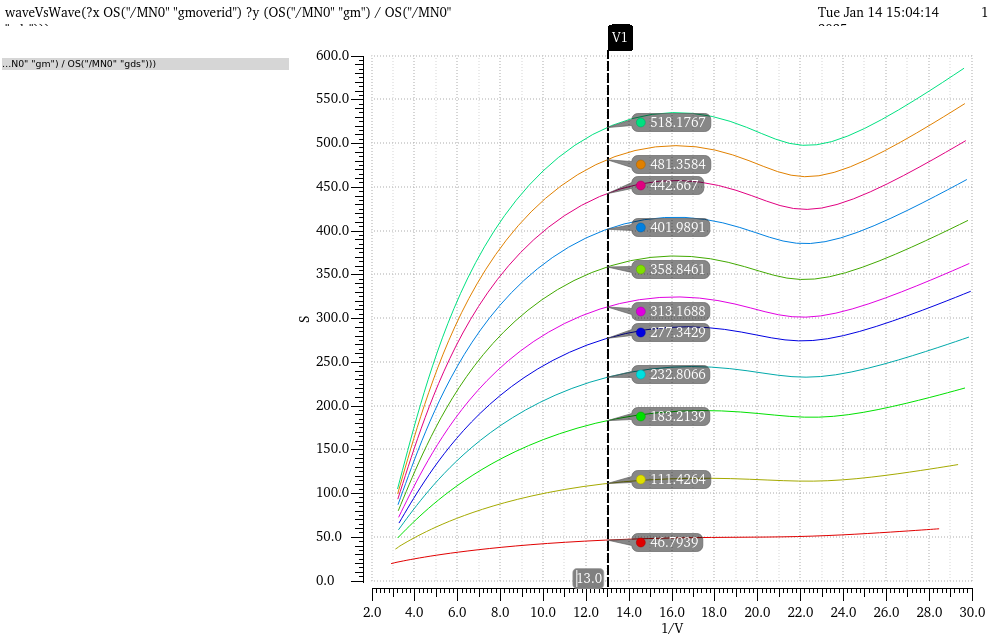

• 通过 gm/ID 曲线精确选定 L=1.4μm (NMOS) 和 L=1.8μm (PMOS)，在增益与速度间取最优折中

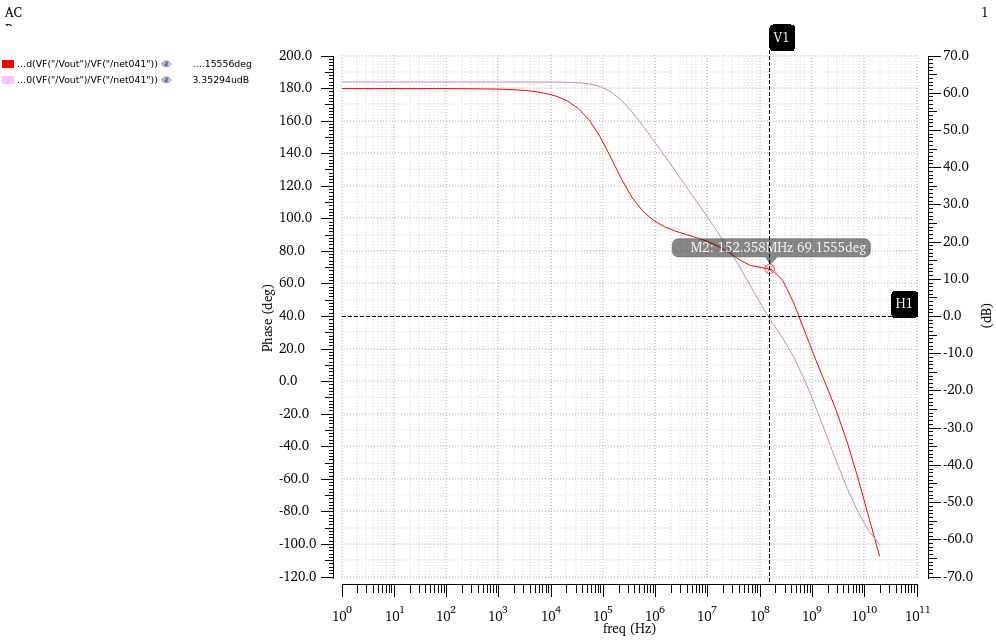

• 引入 Miller 补偿 + 消零电阻 Rz，最终相位裕度达 69°
• 放大器管 gm/ID=13（低噪声），电流源管 gm/ID=8（高输出阻抗）

最终结果：功耗 480μW | 摆率 152V/μs | 输出摆幅 1568mV——远超 800mV 指标。

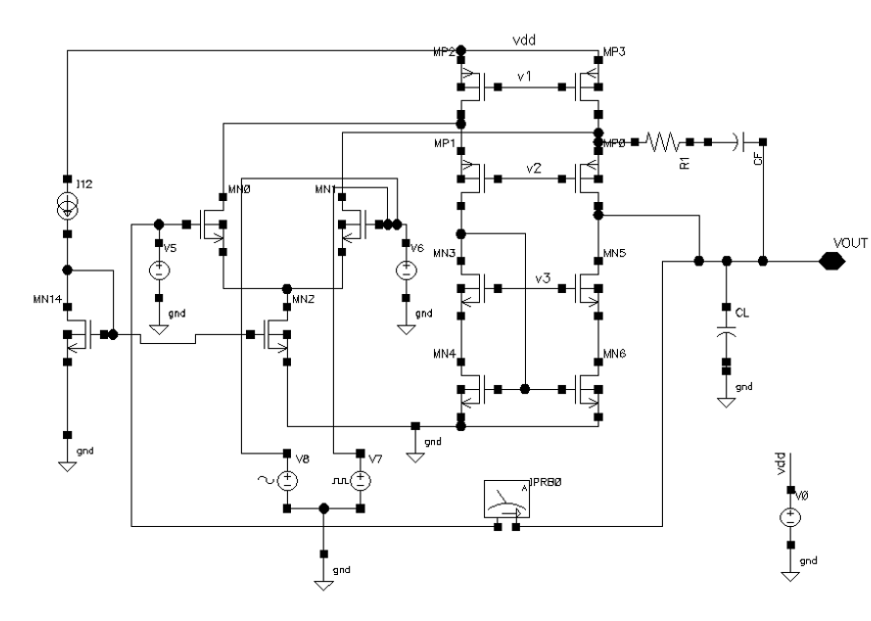

方案二：折叠共源共栅 — 单级高带宽

折叠共源共栅（Folded Cascode）通过巧妙的电流复用，在更低供电电压下实现高增益。本项目在精确数学模型基础上，引入两大优化：

• 宽摆幅电流镜替代简单电压源偏置，确保所有晶体管精确工作在饱和区，解决摆幅不足问题
• RC 反馈网络微调增益-带宽平衡，补偿因寄生效应导致的带宽损失

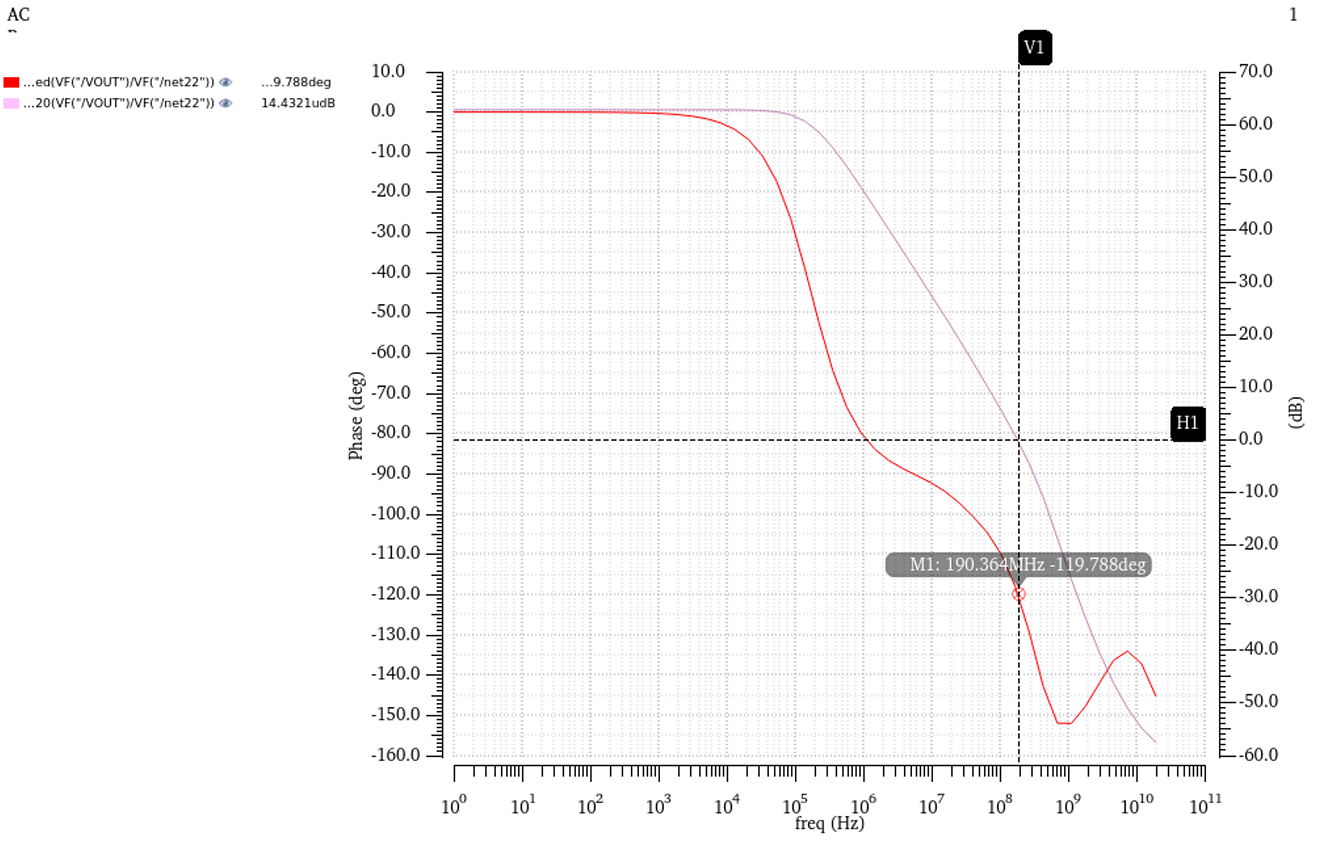

单级结构天然稳定，无需复杂频率补偿。最终：功耗仅 406μW | 带宽 190MHz | 增益 62.8dB。

性能对比总览

项目收获与技能沉淀

这个项目让我深刻体会到「设计即折中」在模拟 IC 中的真正含义。增益 vs 带宽、速度 vs 功耗、稳定性 vs 复杂度——没有绝对的最优解，只有针对特定场景的最佳权衡。

核心能力：

• 熟练运用 gm/ID 设计方法学，掌握 Cadence Virtuoso 环境下的器件特性仿真与设计决策
• 深入理解频率补偿（Miller 补偿 / 消零电阻）与偏置电路设计（宽摆幅电流镜）
• 独立完成指标分解 → 手工计算 → 仿真验证 → 迭代优化的完整设计闭环
• 能根据应用场景选择合适架构（高增益大动态 vs 低功耗高速）并做针对性优化
