赛博军棋：让电路当裁判的电子军棋 PCB 设计

在模拟集成电路课程中，我们用嘉立创 EDA 从原理图到 Layout 完整设计了一款电子军棋——将传统棋类游戏的裁判逻辑做进了 PCB，实现棋子自动比大小、自动决定先后手。该项目获满分且全班第一。

一、想法从何而来？

军棋的暗棋玩法有一个痛点：两子对碰后需要第三方（裁判）查看大小才能判定胜负。如果只有两个人，要么轮流当裁判（破坏公平），要么翻明棋（失去暗棋乐趣）。

能不能让电路来当裁判？于是有了赛博军棋——每枚棋子底部有电子触点，接触棋盘时自动比较等级，LED 直接显示胜负结果。两个人在任何地方都能开局，完全不需要第三个人。

二、核心设计：电阻编码自动比大小

思路很简单：每枚棋子底部焊接不同阻值的电阻，用电阻值编码棋子等级。

棋盘上有一个比较器电路：两枚棋子接触棋盘时，电路读取双方电阻值 → 比较大小 → LED 指示胜负。同时还有一个逻辑电路自动判定先后手。

三、从原理图到成品

整个设计流程在嘉立创 EDA 中完成：

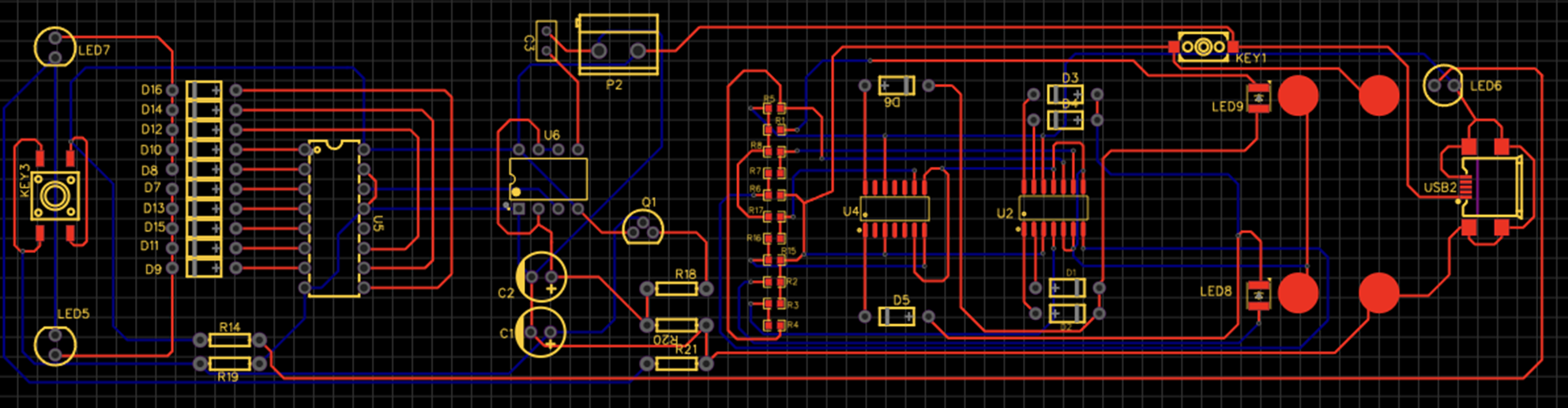

• 原理图设计：比大小电路（比较器 + 电阻网络）和先后手电路（D 触发器 + LED 驱动）两部分独立设计

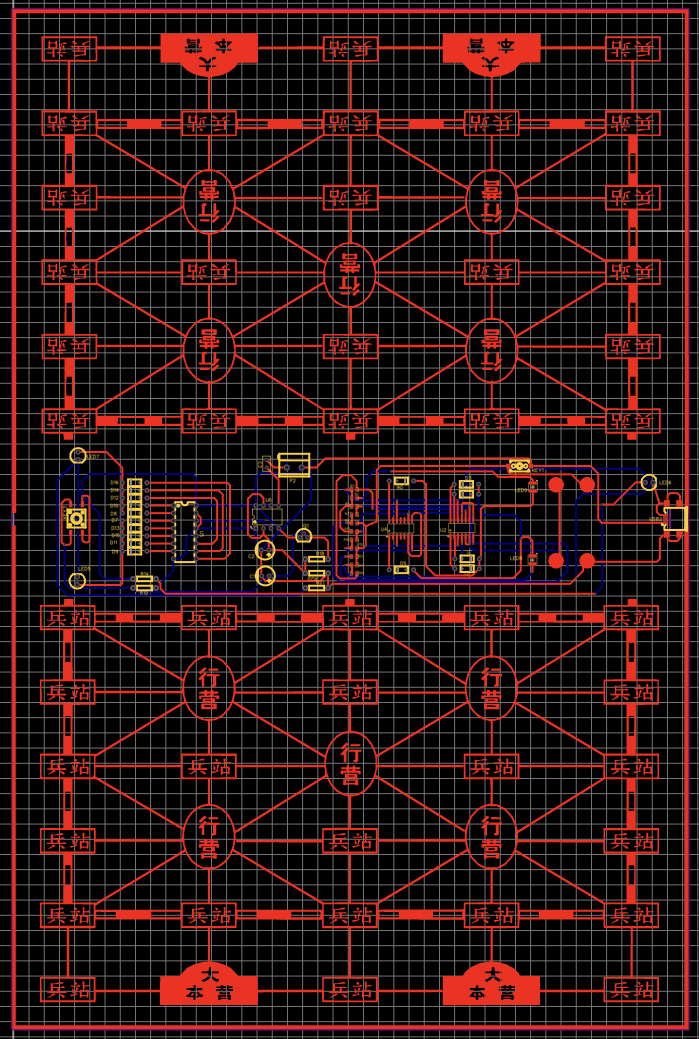

• PCB Layout：棋盘采用军棋标准棋盘格局，在行营/兵站位置布置电子触点；棋子底面使用铜片做接触式接口，无需拔插
• Gerber 出图：分别导出棋盘、棋子底面、棋子正面三组 Gerber 文件，交付 PCB 打样

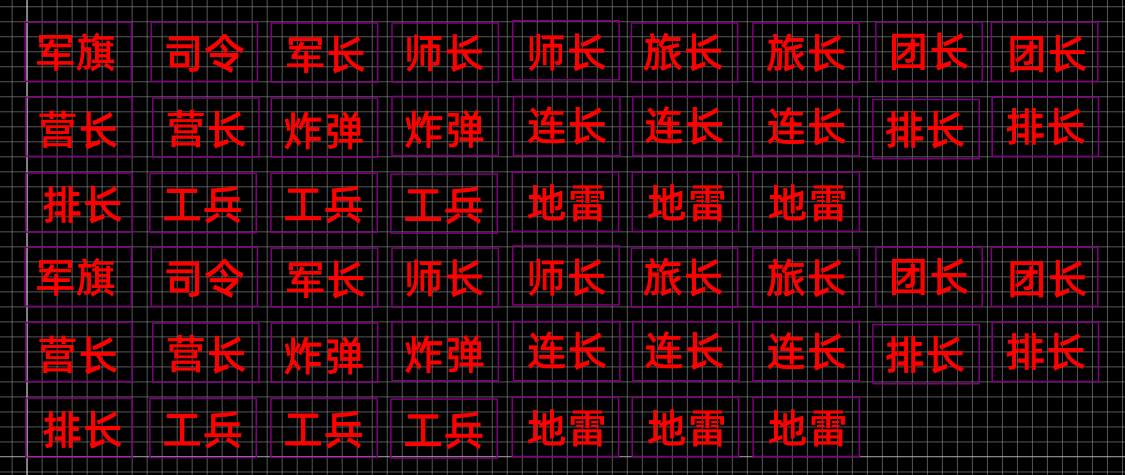

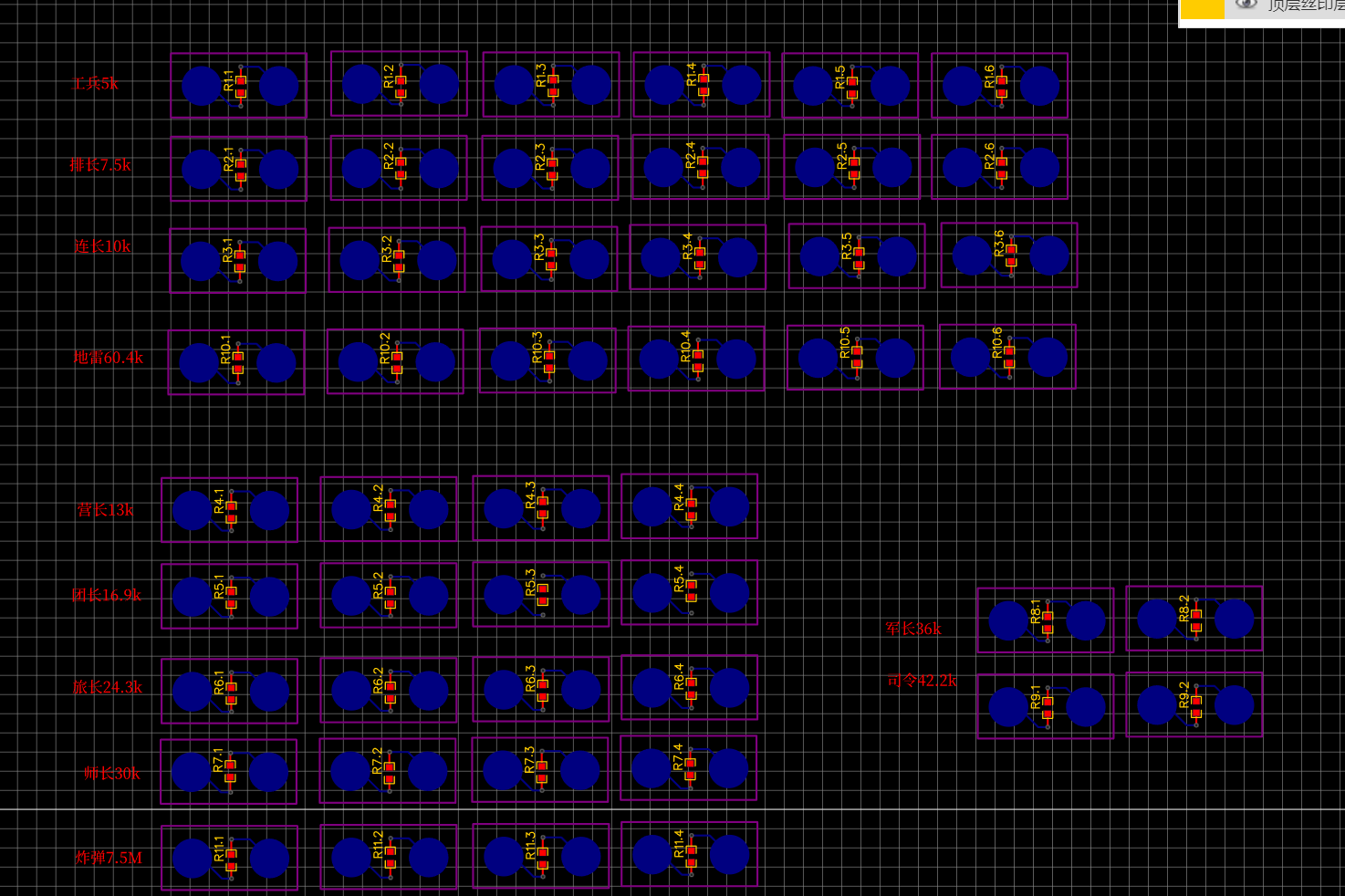

棋子设计上特别注意了使用体验：底面采用接触式铜片而非插针，按下即导通、抬起即断开，操作流畅自然。正面丝印标注等级，方便识别。

四、特色与收获

将传统游戏规则"编译"为电路逻辑，是这个项目最有趣的地方。军棋的等级链（司令 > 军长 > … > 工兵）天然映射为电阻值大小的线性比较；炸弹的特殊规则（与任何棋子同归于尽）通过极高阻值（7.5MΩ）触发特殊判据；地雷的部分免疫性（仅被工兵克）则用阻值区间判断实现。

这不仅是一次 PCB 设计练习，更是对模拟电路在真实场景中如何解决问题的完整思考——从需求分析、方案选型、原理图设计到 Layout 布局、BOM 整理、Gerber 导出，完整走通了硬件产品化的全流程。

项目采用嘉立创 EDA 设计，Gerber 文件和 BOM 表已整理归档，可直接用于复刻。
